喷丝板真空清洗炉的安装要点概述

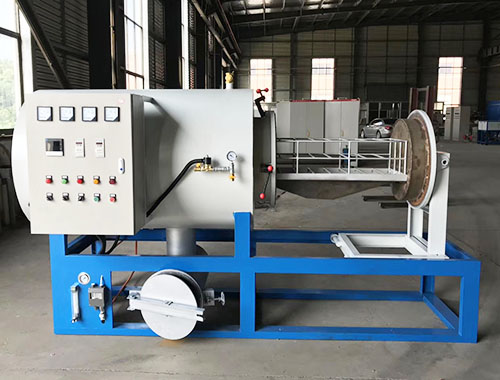

真空清洗炉均采用不锈钢电热管真空炉膛内直接加热，密封部位均采用耐高温密封圈，不需水冷却保护，所以，真空清洗炉加热功率小，热效率高，升温速度快，温度均匀性好，加热器检查维修方便，较炉外带式加热器加热节电40%，节水60%，并且，克服了由于水冷却导致的炉内温度均匀性差，局部清洗效果不好等缺陷。该设备具有完整的自动化工作性能，只要对程序温度控制仪输入拟定的工作程序，设备即能进行自动化清洗工作，中途无需人工干预，并具有超温、缺相和断水或低水压报警功能。真空清洗炉广泛适用于化纤行业生产用的组件、喷丝板、过滤芯等清洁处理，也适用于塑料机械行业的模具，造粒机网片，薄膜机组的模头，过滤器等清洁处理之用。真空清洗炉特别适用于处理异形、细旦等喷丝板，亦可处理过滤器滤芯、计量泵和其他纺丝部件。设备工作原理是先升温到300℃，并保温一定的时间，使被处理件上的聚酯(或其他高聚物)熔化。熔化的物料流下集中到炉体底部的废料收集罐中。待基本流完以后，开始二阶段的升温。大约在350℃左右，残留的聚酯开始分解，此时打开真空泵抽真空，升温到500℃左右，进行二阶段的保温。同时通入少量空气，对残留物进行氧化。在真空状态(-0.8～-0.7MPa)下，残留聚酯的热分解和氧化分解较快，产生的气体和灰分微粒可被抽走。整个过程大约6～8h即可完成。

但是关于真空炉的安装会出现各种问题，那么真空炉如何安装才是正确的呢?

一、安装真空炉石墨电热元件和水冷电极时，应注意：

1、拿石墨元件时要极为小心，以防损坏;

2、要可靠地拧紧螺栓，以达到良好的电接触，不要用力太大，避免螺纹断扣。

二、参照图纸提供的真空炉平面布置、安装位置和土建条件。选好设备安装地点并进行土建施工。安装地点应无烟尘污染，环境清洁，空气干燥，不应与其他设备等放在一起，保持室温10-35℃，地面平整光洁。

三、按真空炉回充气体系统图将管路接至回充管路上，并建议提供纯度为99.99%的高纯度氮气作为回充气体。

四、按水冷系统图，将进水管与排水管分别接到炉子的进、排水口上，提供压力为0.1-0.15MPa，温度不低于15℃，不高于30℃的水源，*提供循环水、防锈水。

五、按真空系统图将真空系统定位，组装并与炉体连接。装配时把O型密封圈涂上一层薄薄的真空油脂，均匀地拧紧法兰。

六、真空炉炉体和控制箱均接地，接地电阻≤4欧，仪表和真空计的规管电缆也应接地。

七、按电气接线图把电源接到相应的电接点上，校核电源电压，连接控制箱，动力箱和炉体间的电线电缆。

八、提供压力*小为0.5MPa的气动气源，可用工业氮气，如用压缩空气，则自备气动“三大件”(如油雾气、减压器、分水滤气器)。

九、安装其余真空炉零部件，包括导管、测量仪器仪表等。
